Túlfeszültség-védelem – villám és hálózati lökések ellen
A túlfeszültség-védelem célja, hogy villámtevékenységből vagy hálózati zavarokból érkező feszültséglökéseket elnyelje/elvezesse, így óvja a kazánvezérlést, IT/TV, háztartási gépeket és ipari vezérléseket. A szabvány (MSZ EN 61643-11, MSZ HD 60364-5-534) SPD 1–2–3 fokozatot különböztet meg – mindegyiknek megvan a helye és szerepe a védelemben.
SPD típusok és alkalmazásuk (MSZ EN 61643-11)
1-es típus (T1) – villámáram-levezető
A T1 SPD a nagy energiájú villámáram-impulzusok ellen véd a főelosztóban / csatlakozási pontnál. Jellemző próbavillám: 10/350 µs. T1 akkor indokolt, ha az épület rendelkezik villámvédelmi rendszerrel (LPS) vagy a betáplálás LPZ 0 → 1 zónahatáron érkezik. Önállóan nem jelent teljes védelmet – T2/T3-mal koordináltan működik.
2-es típus (T2) – túlfeszültség-levezető
A T2 SPD az alelosztókban csökkenti a hálózati kapcsolási túlfeszültségeket és a T1-en átjutó maradék impulzusokat. Jellemző impulzusforma: 8/20 µs (nem „VIII/20”). A T2 a leggyakrabban alkalmazott fokozat lakossági és ipari elosztókban egyaránt.
3-as típus (T3) – finomvédelem a készülék előtt
A T3 SPD az érzékeny berendezés közelében (IT/TV, router, kazánvezérlés, PLC) nyeli el a T1/T2 maradékát. Gyors reakcióidejű, alacsony Up (védelmi szint) értékű eszköz, jellemzően 8/20 µs próbavillámra minősítve. Nem helyettesíti a T2-t.

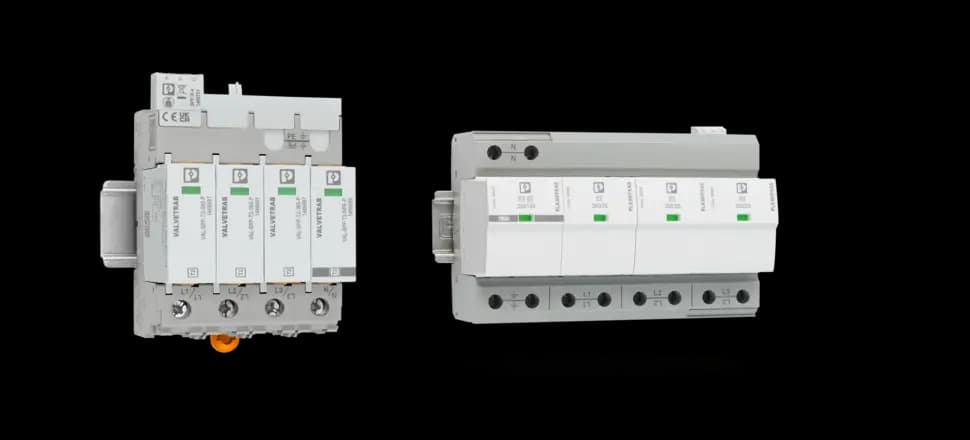

Kombinált megoldások (T1+T2, T2+T3)
Gyakori a T1+T2 kombinált modul a főelosztóban, illetve T2+T3 védelem az alelosztóban/végpontnál. A fokozatok koordinációja kulcs: a védelmi szinteknek lépcsőzniük kell.
Telepítés: rövid bekötés, közös földelés, zónák
- Rövid bekötés: a fázis–SPD–védelem–PE/N hurkokat a lehető legrövidebbre kell venni.
- Megfelelő földelés: alacsony földelési ellenállás, fő-egyenpotenciálra hozás biztosítása.
- LPZ szemlélet: T1 az LPZ 0→1 határnál, T2 az elosztókban, T3 a védendő eszköz előtt.
- FI-relé kompatibilitás: olyan SPD-t választunk, amely nem okoz indokolatlan RCD-leoldást.
A jó túlfeszültség-védelem rövid vezetékekkel, jó földeléssel és összehangolt fokozatokkal működik. Egyetlen „túlfeszvédős elosztó” önmagában nem elég.
Mit védünk tipikusan?
- Kazán, hőszivattyú, klíma vezérlések
- Beépített konyhagépek, háztartási nagyfogyasztók
- IT/TV, router, NAS, okosotthon központok
- Biztonságtechnika: riasztó, kamera, beléptető
GYIK – túlfeszültség-védelem
Elég egy T3-as túlfeszvédős elosztó?
Nem. A T3 finomvédelem, önmagában nem nyújt teljes védelmet villám vagy nagyobb lökések ellen. T2/T1 fokozattal együtt hatásos.
Mikor kell T1 (villámáram) SPD?
Ha van külső villámvédelmi rendszer (LPS), vagy a betáplálás LPZ 0→1 zónahatáron érkezik. Ilyenkor T1-et a főelosztónál alkalmazunk.
Összeakadhat az SPD a FI-relével?
Rossz választásnál igen. Olyan SPD-t használunk, melynek működése nem okoz indokolatlan RCD-leoldást, és beállításkor ellenőrzünk.
Adtok mérést és jegyzőkönyvet?
Igen. A kivitelezés után ellenőrző méréseket végzünk, és rövid jegyzőkönyvet adunk át – a szükséges karbantartási javaslatokkal.
